Pengertian Hardware Jaringan Komputer dan Jenis-Jenisnya

Hai sahabat blogger, kali ini saya akan bahas tentang hardware ( perangkat keras ) jaringan komputer. Budidayakan membaca .....

Jaman sekarang sudah banyak yang menggunakan komputer, tapi masih banyak jua yang belum tau tentang perangkat keras jaringan komputer tersebut.  Kebanyakan orang menganggap hal ini tidak penting, padahal dengan mengetahui perangkat keras jaringan komputer berarti kita dapat memanfaatkannya dengan baik.

Dengan adanya perangkat jaringan komputer, kita bisa berkomunikasi dari satu komputer ke komputer lain dengan cepat, bukan hanya itu dengan adanya perangkat jaringan komputer kita bisa saling berbagi entah itu file, sumber daya dan lain lain.

Baca Juga : Pengertian, Jenis dan Manfaat Jaringan komputer

A. Pengertian Hardware Jaringan Komputer

Hardware Jaringan Komputer adalah peralatan yang digunakan untuk menghubungkan komputer ke komputer lainnya dalam suatu jaringan yang bertujuan untuk berbagi data, informasi dan peralatan lainnya.



B. Jenis-Jenis Hardware Jaringan Komputer


1.  NIC (Network Interface Cards)




            Network Interface Cards atau disingkat dengan NIC biasa dikenal dengan Network Adapter. NIC merupakan sebuah perangkat keras komputer yang mempunyai fungsi untuk menghubungkan komputer untuk dapat saling berkomunikasi menggunakan jaringan. NIC memungkinkan komputer dapat terhubung dengan komputer lainnya menggunakan media kabel atau wireles.


2. HUB / SWITCH (Konsentrator)

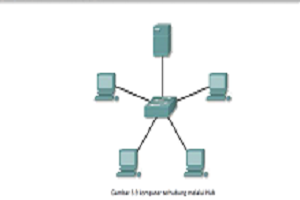

        Sebuah konsentrator (Hub atau switch) adalah sebuah perangkat yang menyatukan kabel-kabel network daritiap workstation, server atauperangkat lain. Dalam topologi bintang, kabel twisted pair datang dari sebuah workstation masuk kedalam hub atau switch.

Hub dan switch mempunyai banyak lubang port RJ-45 yang dapat dipasang konektor RJ-45 dan terhubung ke sejumlah komputer. Beberapa jenis hub dapat dipasang bertingkat (stackable) hingga 4 susun. Biasanya hub maupun switch memiliki jumlah lubang sebanyak 4 bh, 8 bh, 16 bh, hingga 24 buah.

Switch merupakan konsentrator yang memiliki kemampuan manajemen trafic data lebih baik bila dibandingkan hub. Saat ini telah terdapat banyak tipe switch yang manageable, selain dapat mengatur traffic data, juga dapat diberi IP Address.

Switch merupakan konsentrator yang memiliki kemampuan manajemen trafic data lebih baik bila dibandingkan hub. Saat ini telah terdapat banyak tipe switch yang manageable, selain dapat mengatur traffic data, juga dapat diberi IP Address.

Hub merupakan suatu perangkat keras dalam jaringan komputer yang digunakan sebagai alat penghubung antar komputer yang memiliki berbagai jenis port. Ketika sebuah paket datang pada salah satu port maka paket tersebut akan disalin ke semua port yang ada di daam hub tersebut, dengan kata lain hub tidak memiliki fasilitas routing sehingga semua paket atau informasi yang datang akan disalin ke semua simpul yang terhubung dalam hub.

Switch merupakan perangkat jaringan yang menyaring serta melewatkan paket data yang ada didalam satu jaringan. Switch beroperasi pada lebih dari satu lapisan pada layer OSI. Berikut adalah gambar computer yang terhubung melalui HUB:











3. REPEATER




        Fungsi utama repeater yaitu untuk memperkuat sinyal dengan cara menerima sinyal dari suatu segmen kabel LAN lalu memancarkan kembali dengan kekuatan yang sama dengan sinyal asli pada segmen kabel yang lain. Dengan cara ini jarak antara kabel dapat diperjauh.

        Penggunaan repeater antara dua segmen atau lebih segmen kabel LAN mengharuskan penggunaan protocol physical layer yang sama antara segmen-segmen kebel tersebut misalnya repeater dapat menghubungkan dua buah segmen kabel Ethernet 10BASE2. Berikut adalah gambar repeater untuk menghubungkan antara 2 segmen.







4. Ethernet Card

        Ethernet adalah system jaringan yang dibuat dan dipatenkan perusahaan Xerox. Kecepatan Ethernet waktu itu hanya 3 Mbps dandikenalisebagai Experimental Ethernet. Ethernet adalah implementasi metoda CSMA/CD (Carrier Sense Multiple Access with Collision Detection) yang dikembangkan tahun 1960 pada proyek wireless ALOHA di Hawaii University diataskabel coaxial. Standarisasi system Ethernet dilakukan sejak tahun 1978 oleh IEEE.

Kecepatan transmisi data di Ethernet sampai saat ini adalah 10 sampai 100 Mbps. Saat ini yang umum ada dipasaran adalah Ethernet berkecepatan 10 Mbps –100 Mbps yang biasa disebut seri 10Base / 100Base.

        Pada metoda CSMA/CD, sebuah host komputer yang akan mengirim data kejaringan pertama-tama memastikan bahwa jaringan sedang tidak dipakai untuk transfer dari dan oleh host kompiuter lainnya. Jika pada tahap pengecekan ditemukan transmisi data lain dan terjadi tabrakan (collision), maka host komputer tersebut diharuskan mengulang permohonan (request) pengiriman pada selang waktu berikutnya yang dilakukan secara acak (random). Teknik ini disebut dengan back off algorithma. Dengan demikian maka jaringan efektif bisa digunakan secara bergantian.

Cara kerja Ethernet Card berdasarkan broadcast network yaitu setiap node dalam suatu jaringan menerima setiap transmisi data yang dikirim oleh suatu node yang lain. Setiap Ethernet card mempunyai alamat sepanjang 48 bit yang dikenal sebagai Ethernet address (MAC Address).

Alamat tersebut telah ditanam ke dalam setiap rangkaian kartu jaringan (NIC) yang dikenali sebagai ‘Media Access Control’ (MAC) atau lebih dikenali dengan istilah ‘hardware address’. 24 bit atau 3 byte awal merupakan kode yang telah ditentukan oleh IEEE.







Hasil gambar untuk ethernet card


5. BRIDGE



Hasil gambar untuk bridge komputer


        Bridge merupakan perangkat jaringan yang digunakan untuk memperluas jaringan serta membagi-baginya menjadi segment yang lebih kecil. Fungsi dari bridge itu sama dengan fungsi repeater tapi bridge lebih fleksibel dan lebih cerdas daripada repeater.

        Bridge dapat menghubungkan jaringan yang menggunakan metode transmisi yang berbeda. Misalnya bridge dapat menghubungkan Ethernet baseband dengan Ethernet broadband. Bridge mampu memisahkan sebagian dari trafik karena mengimplementasikan mekanisme frame filtering.

Mekanisme yang digunakan di bridge ini umum disebut sebagai store and forward. Walaupun demikian broadcast traffic yang dibangkitkan dalam LAN tidak dapat difilter oleh bridge.
Terkadang pertumbuhan network sangat cepat makanya di perlukan jembatan untuk itu.
Kebanyakan Bridges dapat mengetahui masing-masing alamat dari tiap-tiap segmen computer pada jaringan sebelahnya dan juga pada jaringan yang lain di sebelahnya pula.

Diibaratkan bahwa Bridges ini seperti polisi lalu lintas yang mengatur dipersimpangan jalan pada saat jam-jam sibuk. Dia mengatur agar informasi di antara kedua sisi network tetap jalan dengan baik dan teratur.

Bridges juga dapat digunakan untuk mengkoneksi network yang menggunakan tipe kabel yang berbeda ataupun topologi yang berbeda pula. Bridges dapat mengetahui alamat masing-masing komputer di masing-masing sisi jaringan. Berikut adalah gambar Bridge yang di gunakan untuk menghubungkan 2 segmen.


Hasil gambar untuk bridge komputer








6. ROUTER

Hasil gambar untuk router

        Router merupakan perangkat jaringan yang mempunyai fungsi untuk mengirim paket data melalui sebuah jaringan dengan proses routing. Router juga mempunyai fungsi untuk menghubungkan dua atau lebih jaringan serta meneruskan paket data dari satu jaringan ke jaringan lain.

Sebuah Router mampumengirimkan data/informasi dari satu jaringan ke jaringan lain yang berbeda, router hampir sama dengan bridge, meski tidak lebih pintar dibandingkan bridge, namun pengembangan perangkat router dewasa ini sudah mulai mencapai bahkan melampaui batas tuntutan teknologi yang diharapkan. Router akan mencari jalur terbaik untuk mengirimkan sebuah pesan yang berdasarkan atas alamat tujuan dan alamat asal.

 Router mengetahui alamat masing-masing computer dilingkungan jaringan lokalnya, mengetahui alamat bridges dan router lainnya. Router juga dapat mengetahui keseluruhan jaringan dengan melihat sisi mana yang paling sibuk dan bisa menarik data dari sisi yang sibuk tersebut sampai sisi tersebut bersih/clean.

Jika sebuah perusahaan mempunyai LAN dan menginginkan terkoneksi ke internet, maka mereka sebaiknya membeli dan menggunakan router, mengapa ?


        Karena kemampuan yang dimiliki router, diantaranya:

- Router dapat menterjemahkan informasi diantara LAN anda dan internet.
- Router akan mencarikan alternative jalur yang terbaik untuk mengirimkan data melewati internet.
- Mengatur jalur sinyal secara efisien dan dapat mengatur data yang mengalir diantara dua buah protocol.
- Dapat mengatur aliran data diantara topologi jaringan linear Bus dan Star.
- Dapat mengatur aliran data melewati kabel fiber optic, kabel koaksial atau kabel twisted pair.


7. Access Point


Hasil gambar untuk acces point



Mempunyai kegunaan sebagai Switch atau HUB di jaringan lokal, yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless para client, di access point inilah koneksi internet dari tempat anda dipancarkan atau dikirim melalui gelombang radio, ukuran kekuatan sinyal juga mempengaruhi area coverage yang akan dijangkau, semakin tinggi kekuatan sinyalnya ( dalam satuan dBm ) semakin luas jangkauannya jaringan.




8. Konektor RJ-11 dan RJ-45

RJ merupakan singkatan dari Registered Jack yaitu sebuah antar muka konektor fisik yang paling sering digunakan untuk terminal kabel telepon. Terdapat dua macam RJ yaitu :

1. Konektor RJ-11


Hasil gambar untuk konektor rj 11

        Adalah standar konektor yang digunakan pada pasangan 2-4 (kawat) kabel telepon.


2. Konektor RJ-45

Hasil gambar untuk konektor rj 45

        Adalah kabel ethernet yang biasa digunakan pada topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya.



9. Kabel UTP

        UTP singkatan dari Unshielded Twisted Pair, varian lain yang sejenis adalah STP atau Shielded Twisted Pair. Perbedaan nya hanya ada pada Isolator yang menyelimuti kabel tersebut. Pada kabel jenis UTP isolator nya sedikit lebih tipis dan tidak punya jaket atau shielded untuk membungkus kabel

.Kebanyakan kabel jenis UTP digunakan pada instalasi jaringan LAN dalam ruangan. Untuk jumlah kabel nya sendiri persis sama dengan tipe STP yaitu 8 kabel dengan warna yang berbeda, yang membedakan hanya pada ukuran kabel yang lebih besar. Jadi tidak heran penggunaan kabel STP sendiri kebanyakan di pakai di luar ruangan.


Ada beberapa jenis kabel yang digunakan dalam jaringan network, namun yang paling banyak dipakai pada private network/Local Area Network saat ini adalah kabel UTP. Dimana pada pemasangan kabel UTP ada dua jenis yang umum digunakan pada jaringan LAN dan satu jenis pemasangan khusus untuk perangkat Cisco Router sebagai berikut :


Straigh Trhough

        Untuk pemasangan jenis ini biasanya digunakan untuk menyambungkan perangkat yang berbeda misalnya antara komputer dengan switch. Pemasangan pada jaringan LAN akan membentuk sebuah topologi Star (Bintang) dan Tree (Pohon).

Cross Over


        Berbeda dengan tipe Straigh Through, pemamfaatan kabel tipe Cross Over ini digunakan untuk menyambungkan antara perangkat (device) yang sejenis misalnya komputer dengan komputer atau switch dengan switch.Kebutuhan Cross over sendiri biasa digunakan untuk memperluas jaringan LAN dan membentuk jaringan Peer to Peer.


 10. PCMCIA Network Interface Card




Hasil gambar untuk pcmcia


  PCMCIA card adalah card jaringan yang digunakan untuk terhubung kedalam sebuah jaringan tanpa menggunakan kabel.




11. Modem


 Hasil gambar untuk modem


   Fungsi modem yaitu untuk mengubah sinyal digital menjadi sinyal suara dan juga sebaliknya. sekarang ini modem telah berkembang dengan berbagai fasilitas yang cukup bermanfaat, misalnya voice modem. Dengan adanya fasilitas voice modem ini, maka fungsi modem bukan hanya sebagai penyambung ke internet tetapi lebih dari itu, modem dapat juga menjadi saluran audio, radio, percakapan telepon dan streaming video.



12. Gateway


 Hasil gambar untuk gateway


Gateway adalah sebuah perangkat yang digunakan untuk menghubungkan satu jaringan komputer dengan satu atau lebih jaringan komputer yang menggunakan protokol komunikasi yang berbeda sehingga informasi dari satu jaringan computer dapat diberikan kepada jaringan komputer lain yang protokolnya berbeda.




13. Brouter

 Hasil gambar untuk brouter

Adalah yang menggabungkan teknologi bridge dan router. Bahkan secara tidak tepat seringkali disebut sebagai router multiprotokol. Walau pada kenyataannya ia lebih rumit dari pada apa yang disebut router multiprotokol yang sebenarnya.


14. Multiplexer




Gambar terkait



Saat beberapa terminal harus berbagi satu saluran pada saat yang sama, multiplexer dapat ditambahkan pada tiap ujung. Multiplexer adalah suatu alat yang memungkinkan pengiriman dan penerimaan bebrpa pesan secara serentak. Penambahan multiplexer berdampak seperti mengubah jalan satu jalur menjadi jalur bebas hambatan dengan beberapa jalur. Pengaturan nomor port dan protokol yang mengirim data pada modul sofware yang benar di dalam host.


15. Mouse

Hasil gambar untuk mouse


     Mouse atau tetikus adalah termasuk salah komponen atau aksesoris yang cukup penting. Di namakan mouse karena modelnya seperti seperti seekor tikus yang memiliki kabel seperti ekor. Mouse merupakan sebagai perangkat input, yang artinya perangkat yang berfungsi jika ada perintah dari pemakai. Perangkat input yang wajib dan tidak kalah penting dalam sebuah komputer adalah keyboard (papan tombol).


16. Keyboard

Hasil gambar untuk keyboard

        Keyboard berfungsi sebagai entry data yang terhubung ke CPU. Umumnya menggunakan kabel dengan jarak antara 1 m. Dalam kondisi tertentu misalnya ketika seorang operator ingin mengentry data sejumlah komputer sebagai alat kontrol.

Keyboard dengan menggunakan kabel untuk keperluan tersebut akan sangat menyulitkan operator dalam mengentry data karena keadaan keyboard yang tidak fleksibel. Untuk mengatasi kesulitan yang terjadi maka penulis mencoba merancang sebuah keyboard yang sangat fleksibel dengan jalan mengganti fungsi kabel keyboard menggunakan pemancar dan penerima infra merah sebagai TX /RX. Alat ini terdiri dari sebuah LED infra merah yang berfungsi sebagai pemancar dan sebuah sensor cahaya Phototransistor sebagai penerima. Alat ini sangat cocok untuk seorang operator komputer dalam mengentry data dengan jarak jauh.


17. Kabel Fiber Optik

Hasil gambar untuk kabel fiber optik

        Kabel yang memiliki inti serat kaca sebagai saluran untuk menyalurkan sinyal antar terminal, sering dipakai sebagai saluran BACKBONE karena kehandalannya yang tinggi dibandingkan dengan coaxial cable atau kabel UTP. Karakteristik dari kabel ini tidak terpengaruh oleh adanya cuaca dan panas.



Sekian dari saya semoga bermanfaat.
